繼電器是具有隔離功能的自動開關元件，廣泛應用于遙控、遙測、通訊、自動控制、機電一體化及電力電子設備中，是最重要的控制元件之一。繼電器一般都有能反映一定輸入變量(如電流、電壓、功率、阻抗、頻率、溫度、壓力、速度、光等)的感應機構(輸入部分);有能對被控電路實現“通”、“斷”控制的執行機構(輸出部分);在繼電器的輸入部分和輸出部分之間，還有對輸入量進行耦合隔離，功能處理和對輸出部分進行驅動的中間機構(驅動部分)。

作為控制元件，概括起來，繼電器有如下幾種作用：

1)擴大控制范圍：例如，多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。

2)放大：例如，靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路。

3)綜合信號：例如，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。

4)自動、遙控、監測：例如，自動裝置上的繼電器與其他電器一起，可以組成程序控制線路，從而實現自動化運行。

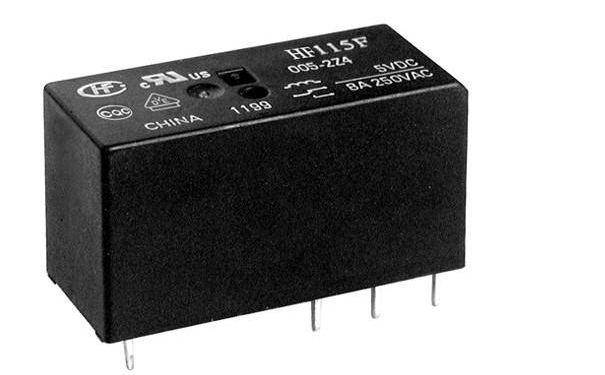

大功率繼電器的工作原理

大功率繼電器的工作原理是當某一輸入量(如電壓、電流、溫度、速度、壓力等)達到預定數值時，使它動作，以改變控制電路的工作狀態，從而實現既定的控制或保護的目的。在此過程中，大功率繼電器主要起了傳遞信號的作用。

大功率繼電器的觸點形式

1、動合型(H型，國外：A型)線圈不通電時兩觸點是斷開的，通電后，兩個觸點就閉合。以合字的拼音字頭“H”表示。

2、動斷型(D型，國外：B型)線圈不通電時兩觸點是閉合的，通電后兩個觸點就斷開。用斷字的拼音字頭“D”表示。

3、轉換型(Z型，國外：C型)這是觸點組型。這種觸點組共有三個觸點，即中間是動觸點，上下各一個靜觸點。線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈通電后，動觸點就移動，使原來斷開的成閉合，原來閉合的成斷開狀態，達到轉換的目的。這樣的觸點組稱為轉換觸點。用“轉”字的拼音字頭“z”表示。

大功率繼電器的特性參數

1、釋放電流

它是指大功率繼電器產生釋放動作的最大電流。如果減小處于吸合狀態的大功率繼電器的電流，當電流減小到一定程度時，大功率繼電器恢復到未通電時的狀態，這個過程稱為大功率繼電器的釋放動作。釋放電流比吸合電流小得多。

2、直流電阻

這是指線圈的直流電阻。有些產品說明書中給出額定工作電壓和直流電阻，這時可根據歐姆定律求出額定工作電流。若已知額定工作電流和直流電阻，亦可求出額定工作電壓。

3、額定工作電壓

這是指大功率工作時線圈需要的電壓或電流。一種型號的的構造大體是相同的。為了適應不同電壓的電路應用，一種型號的大通常有多種額定工作電壓或額定工作電流，并用規格型號加以區別。

4、吸合電流

它是指大功率繼電器能夠產生吸合動作的最小電流。在實際使用中，要使大功率繼電器可靠吸合，給定電壓可以等于或略高于額定工作電壓。一般不要大于額定工作電壓的1.5倍。否則會燒毀線圈。

以上便是“大功率繼電器的作用原理及特性參數”的相關內容，希望能對大家有所幫助，我們將于后期帶來更多精彩內容。
