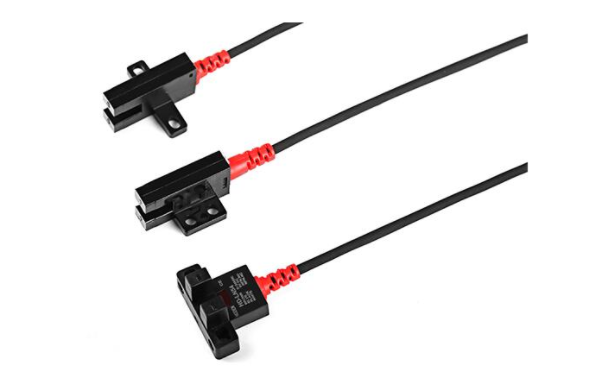

槽型光電開關其實對射式光電開關的一種，又被叫做U型光電開關，是一款紅外線感應光電產品，由紅外線發射管和紅外線接收管組合而成，而槽寬則就決定了感應接收型號的強弱與接收信號的距離，以光為媒介，由發光體與受光體間的紅外光進行接收與轉換，檢測物體的位置。槽型光電開關于接近開關同樣是無接觸式的，受檢測體的制約少，且檢測距離長，可進行長距離的檢測（幾十米）檢測精度高能檢測小物體。應用非常的廣泛。

槽型光電開關的工作原理

槽型光電開關的原理：紅外線發射器和紅外線接收器于一體的光電傳感器，其發射器和接收器分別位于U型槽的兩邊，并形成一光軸，當被檢測物體經過U型槽且阻斷光軸時，光電開關就產生了檢測到的開關信號。

槽型光電開關比較安全可靠，適合檢測高速變化，分辨透明與半透明物體，并且可以調節靈敏度。當有被檢測物體經過時，將光U型電開關紅外線發射器發射的足夠量的光線反射到紅外線接收器接收器，于是光電開關就產生了開關信號。

槽型光電開關的主要特點：

1、檢測距離長

與其他接近開關比較，槽型光電開關的檢測距離非常長，且是無接觸式的，所以不會損傷檢測物體，也不受檢測物體的影響。幾乎不受檢測物體的制約由于是采用對檢測對象的表面進行反射及光透過方式，不像接近開關只能對金屬，還能對玻璃、塑料、木制物體、液體等各種物質進行檢測。

2、響應速度快

與接近開關同樣，由于無機械運動，所以能對高速運動的物體進行檢測。鏡頭容易受有機塵土等的影響鏡頭免受污染后，光會散射或被遮光，所以在有活水蒸汽、塵土等較多的環境下使用的場合，需施加適當?shù)谋Ｗo(hù)裝置。受環境強光的影響幾乎不受一般照明光的影響，但像太陽光那樣的強光直接照射受光體時，會造成誤動作或損壞。

槽型光電開關的接線方法

光電開關那個二極管是發光二極管，輸出則是光敏三極管，C就是集電極，E則是發射極。槽型光電開關接線方法分為一般接法和特殊接法：

一般三極管作開關使用時，通常都用集電極作輸出端。

1、一般接法：二極管是輸入端，E接地，C接負載，負載另一端需要連接正電源。此接法適用于范圍廣泛。

2、特殊接法：二極管是輸入端，C連接到正電源，E連接到負載，負載的另一端需要接地。該接法只適用于負載等效電阻?。◣资畾W姆）的情況。如果負載等效電阻比較大，則開關三管的工作點異常，導致開關工作不可靠。

讀完上文之后，您對于“槽型光電開關”應該非常清楚了，更多槽型光電開關相關的專業知識，小goo會繼續編輯整理發布在行業資訊欄目與您分享。
