Renesas Electronics ISL6144高壓ORing MOSFET控制器和N溝道功率MOSFET提高了配電效率和可用性。在大電流應用中更換電源ORing二極管時就會發生這種情況。
這些控制器的工作電源電壓范圍為9V至75V。ISL6144具有高速 (HS) 比較器的控制器可為電源上的死區短路提供<0.3μs極快響應時間。這些MOSFET控制器采用QFN封裝，符合RoHS指令。
應用包括文件和網絡服務器（12V和48V）、電信/數據通信系統、N + 1冗余分布式電源系統以及配電系統中的ORing MOSFET控制。
描述
Mouser編號：968-ISL6144IVZA
制造商編號：ISL6144IVZA
制造商：Renesas / Intersil
說明：熱交換電壓控制器 W/ANNEAL 16LD ORING FET CNTRLR
制造商: Renesas Electronics
產品種類: 熱交換電壓控制器
產品: Controllers & Switches
電流限制: -
電源電壓-最大: 75 V
電源電壓-最小: 9 V
通道數量: 1 Channel
工作電源電流: 4.5 mA
最小工作溫度: - 40 C
最大工作溫度: + 105 C
安裝風格: SMD/SMT
封裝 / 箱體: TSSOP-16
封裝: Tube
商標: Renesas / Intersil
描述/功能: High voltage ORing MOSFET controller
高度: 0 mm
輸入/電源電壓—最大值: 75 V
輸入/電源電壓—最小值: 9 V
長度: 5 mm
產品類型: Hot Swap Voltage Controllers
系列: ISL6144
工廠包裝數量: 96
子類別: PMIC - Power Management ICs
寬度: 4.4 mm
單位重量: 54 mg
特性
寬電源電壓范圍：9V至75V
瞬態額定電壓：100V
反向電流故障隔離
內部電荷泵允許使用N溝道MOSFET
HS比較器可為電源上的死區短路提供<0.3μs的極快響應時間
HS比較器還具有電阻可調跳閘電平
HR放大器可實現安靜、<100μs MOSFET關斷，用于電源慢速關斷
開漏、低電平有效故障輸出，具有120μs延遲
采用符合UL60950 (UL1950) 爬電要求的封裝
QFN封裝：
符合JEDEC PUB95 MO-220標準
QFN - 四方扁平無引線封裝外形
近芯片級封裝尺寸，可提高PCB效率，具有更薄外形尺寸
無鉛（符合RoHS指令）
應用
配電系統中的ORing MOSFET控制
N + 1冗余分布式電源系統
文件和網絡服務器（12V和48V）
電信/數據通信系統

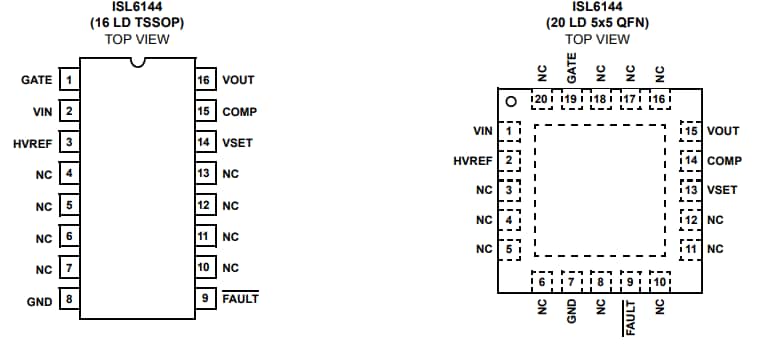

引腳分配圖
